特点与用途/Features & Applications
超大额定扭矩容量，实现3万至30万牛米大扭矩测试测量
响应快，可测启动力矩，更可测量过渡过程力矩
支持转矩、转速、角度测量
基于电阻应变式(应变计)技术，测量精度高，性能稳定

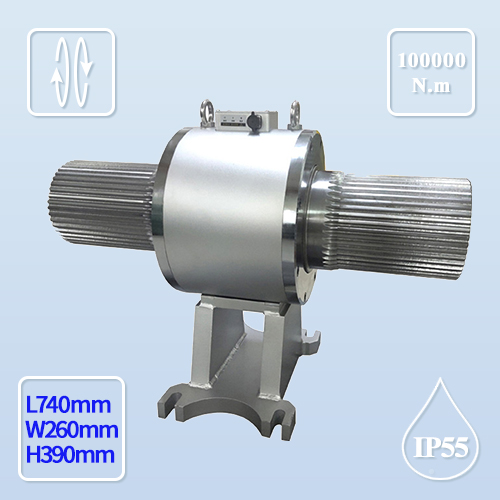

产品应用:轴式非接触式动态扭矩传感器，安装、设置简单，测量精度高;可用于大型扭矩电机对拖测试，船舶制造、汽车生产装配扭矩等各种需要大扭矩力测量的 工业生产的应用

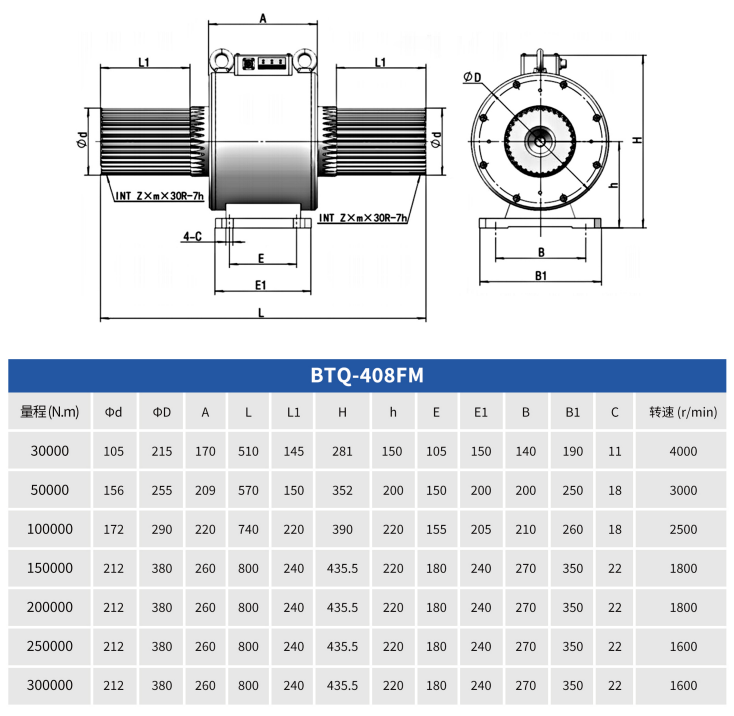

安装尺寸/Mounting Dimension
参数/Specifications 技术指标/Technique
| 综合精度 Functional Accuracy | ±0.2/±0.3/±0.5%F.S. |
| 额定输出 Rated Output | 5~15kHz,4~20mA,1~5V,0~10V(可选) |
| 采样速率 Sampling Rate | ≤1000Hz |
激励电压 Power Supply | 15~24VDC |
| 电气接口Electrical Interfaces | 航插连接(Aviation plug) |
| 额定量程Rated Torque Mnom | 30000~50000/100000~300000N.m |
| 额定转速Rated Rotational Speed | 4000~1600rpm |
| 安全过载Limit Torque | 150%F.S. |
| 极限过载Breaking Torque | 300%F.S. |
| 转速测量Pulses/rev. | 脉冲信号，60~3600 pulse/rpm |
| 角度测量Angle Output | A、B相输出，相差位90° |
| 材料Material | 不锈钢/合金钢(Stainless steel/Alloy steel) |
| 防护等级Protection Class | IP55 |
