特点与用途/Features & Applications
基于电阻应变式(应变计)技术，轴式设计，便于安装与集成
可定制双量程规格，内置编码器，支持角度、转速测量
精度高，长期稳定性好，可用于耐久台测试使用
非接触式供电与信号传输系统，支持最高转速10000rpm
产品应用:轴式非接触式动态扭矩传感器,安装、设置简单，测量精度高，电机对拖测试，电动、气动扭力扳手的测试测量、校准,汽车生产装配扭矩等各种工业生产 中需要动静态扭矩力检测控制的应用。稳定的性能使得此产品特别适用于电机耐久试验台的应用

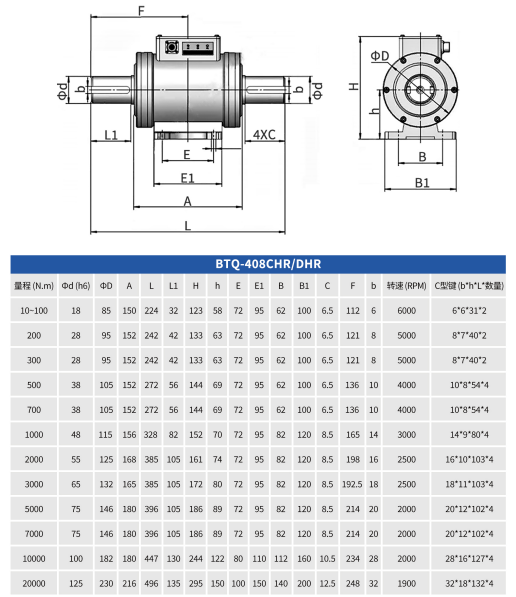

安装尺寸/Mounting Dimension
参数/Specifications 技术指标/Technique
| 综合精度 Functional Accuracy | ±0.1/±0.2/±0.3/±0.5%F.S. |
| 额定输出 Rated Output | 5~15kHz,4~20mA,1~5V,0~10V(可选) |
| 采样速率 Sampling Rate | ≤1000Hz |
激励电压 Power Supply | 15~24VDC |
| 电气接口Electrical Interfaces | 直出线或航插接口(Cable or aviation plug) |
| 额定量程Rated Torque Mnom | 10~100/200/300/500/700/1000~5000/7000~20000N.m |
| 额定转速Rated Rotational Speed | 额定转速Rated Rotational Speed 1000~22000rpm |
| 安全过载Limit Torque | 150%F.S. |
| 极限过载Breaking Torque | 300%F.S. |
| 转速测量Pulses/rev. | 脉冲信号，60~3600 pulse/rpm |
| 角度测量Angle Output | A、B相输出，相差位90° |
| 材料Material | 不锈钢/合金钢(Stainless steel/Alloy steel) |
| 防护等级Protection Class | IP64 |
