特点与用途/Features & Applications
设计紧凑，极大的节省了横向安装空间
可测量扭矩范围为50~10kNm，转子重量轻，转动惯量小
盘式结构强度高，坚固耐用，性能稳定
优越的稳定性是大力值电机测试台的理想选择
产品应用:盘式动态扭矩传感器，安装简单便捷，出色的稳定性和高强度结构使得这款扭矩传感器更适用于大扭矩力试验台的应用包括内燃气，电机、变速箱、泵的 工作功率、功能优化测试台;也可用于工业自动化生产过程静动态扭矩力的监测

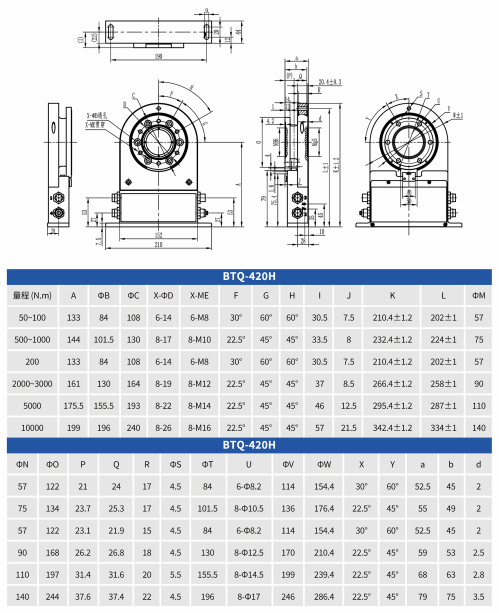

安装尺寸/Mounting Dimension
参数/Specifications 技术指标/Technique
| 综合精度 Functional Accuracy | ≤±0.1,≤±0.3,≤±0.5 %F.S.(可选) |
| 额定输出 Rated Output | 0~±5,0~±10V,4~20mA(内置扭矩变送器) |
| 采样速率 Sampling Rate | ≤1000Hz |
激励电压 Power Supply | 18~30V |
| 电气接口Electrical Interfaces | 航插连接(Aviation plug) |
| 额定量程Rated Torque Mnom | 50/100/200/500/1000/2000/3000/5000/10000N.m |
| 额定转速Rated Rotational Speed | 22000/16000/14000/12000rpm |
| 安全过载Limit Torque | 150%F.S. |
| 极限过载Breaking Torque | >300%F.S. |
转速测量Pulses/rev. | / |
| 角度测量Angle Output | / |
| 材料Material | 不锈钢/合金钢(Stainless steel/Alloy steel) |
| 防护等级Protection Class | IP54 |
