B314-博兰森-S型称重传感器

产品详情

B314-博兰森-S型称重传感器

博兰森B314-S型称重传感器





B314-S型传称重传感器是一款上下自带安装孔的拉压力传感器,S型传感器,也专为压力机或拉压力设备测力应用而设计。

标准的B314-S型称重传感器具有非常坚固的结构,

使用17-4不锈钢材料制成传感器本体,详细尺寸见下图 电缆为3mm外径极细柔,耐折弯电缆4000mm长。

可根据客户的不同应用需求,提供各类不同的模拟量信号(0-5V  0-10V ±0-10V, 0-20mA  ,4-20mA ,4-12-20mA )

丰富的输出接口RS232RS485支持Modbus RTU协议

产品采用金属箔应变技术, 而且博兰森工程师对各型负载压力传感器从设计上精打细磨提供其测量高精度。

它的非线性度优于±0.02%。



为了满足客户不同需求,除此之外我们博兰森设计工程师对各类型负载压力传感器,称重传感器,荷重传感器,扭矩传感器,静态;动态扭矩力传感器,关节力传感器,S型传感器从设计上精打细磨,从测量上提高其精度。

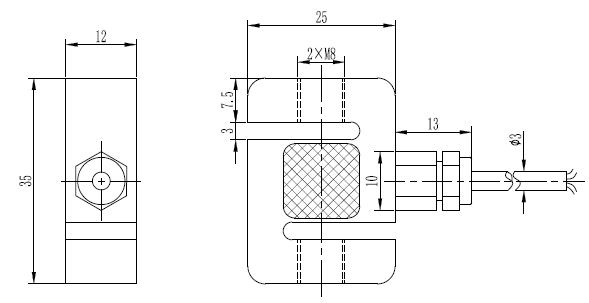

安装尺寸/Mounting Dimension




点与用途/Features & Applications

l高度低,变形量小,带过载保护功能

l不锈钢材料

l拉压双向

l主要用于推、拉力计,料斗秤,各种工业称重系统等

l焊接力测试及张力测试

l汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域,模具组装

l动态响应频率高

llow profile,small deflection

lMade of Stainless Steel

lTension and compression application

lMainly used for pull and push dynamometer,hopper scale and industrial  measuring system

参数

Specifications

技术指标/Technique

额定容量

Capacity

50,100,200,500,1000

输出灵敏度

Rated output

2.0±10%mV/V

零点输出

Zero balance

± 0.05mV/V

非线性

Non-linearity

0.05%F.S.

滞后

Hysteresis

0.05%F.S.

重复性

Repeatability

0.05%F.S.

蠕变(30min

Creep(30min)

0.05%F.S.

温度灵敏度漂移

Temp.effect on output

0.025%F.S./10

零点温度漂移

Temp.effect on zero

0.025%F.S./10

输入电阻

Input impedance

350±20Ω

输出电阻

Output impedance

350±5Ω

绝缘电阻

Insulation

5000MΩ/100VDC

激励电压

Recommended excitation

5V

最大激励电压

Maximum excitation

15V

温度补偿范围

Compensated temp range

-10~60

工作温度范围

Operation temp range

-20~80

安全超载

Safe overload

150%F.S.

极限超载

Ultimate overload

200%F.S.

电缆线尺寸

Cable size

Φ3×4000mm

单件重量

Weight approx.

0.1kg

材料

Material

Stainless Steel(不锈钢)

防护等级

IP Class

IP66

受力方式/Load Direction

配线图/Wiring Code
