一：方案说明
使用触摸液晶屏，可以通过液晶屏进行观察设备运行状态以及方便快捷调节参数。设计16个I/O口（8入8出），方便升级改造。设计4路测力AD通道进行采集，符合设备2个和4个点焊的需求，在触摸屏里面可以选择是2AD通道或者4AD通道。
二：系统构建图
三：B318-S型传感器参数

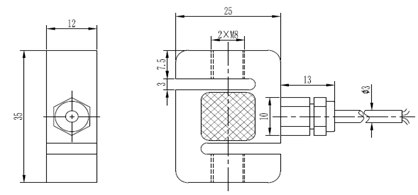

1. 产品外观及尺寸
2. 传感器的受力方式：
3. 特点及用途
不锈钢材质
长期稳定性好
重复性、可靠性高
4. 传感器参数
参数 | Specifications | 技术指标/Technique |
额定容量 | Capacity | 50,100,200,500,1000 |
输出灵敏度 | Rated output | 2.0±10%mV/V |
零点输出 | Zero balance | ± 0.05mV/V |
非线性 | Non-linearity | 0.05%F.S. |
滞后 | Hysteresis | 0.05%F.S. |
重复性 | Repeatability | 0.05%F.S. |
蠕变（30min） | Creep(30min) | 0.05%F.S. |
温度灵敏度漂移 | Temp.effect on output | 0.025%F.S./10℃ |
零点温度漂移 | Temp.effect on zero | 0.025%F.S./10℃ |
输入电阻 | Input impedance | 350±20Ω |
输出电阻 | Output impedance | 350±5Ω |
绝缘电阻 | Insulation | ≥5000MΩ/100VDC |
激励电压 | Recommended excitation | 5V |
最大激励电压 | Maximum excitation | 15V |
温度补偿范围 | Compensated temp range | -10~60℃ |
工作温度范围 | Operation temp range | -20~80℃ |
安全超载 | Safe overload | 150%F.S. |
极限超载 | Ultimate overload | 200%F.S. |
电缆线尺寸 | Cable size | Φ3×4000mm |
单件重量 | Weight approx. | 0.1kg |
材料 | Material | Stainless Steel（不锈钢） |
防护等级 | IP Class | IP66 |
四：精密点焊机触摸液晶屏控制器参数
五：精密点焊机触摸液晶屏控制器功能
1. 可选光电信号输入
2. 可选压力传感器信号输入
3. 可选关闭以上两个输入信号功能，此时无输出控制信号
4. 压力可设置上下限参数值，当按屏幕上开始键时，设备运行至压力数据在设置值内输控制信号，不在设置范围内输出报警信号，控制输出与报警信号输出通断取决于输入信号
5. 当不按屏幕开始键时，屏幕上显示调试的压力数值，但不列入存储数据显示，以方便调试。
6. 当运行设备时压力信号输入，显示数值和输出控制信号时间小于0.2秒，如光电控制时即时输出控制信号，输出控制信号和报警信号输出通断状态在屏幕上有显示。
7. 当运行设备时压力数据显示以存储方式显示。
